Предупреждаю сразу – вещь специфическая, мало кому надо, а возможно, и совсем никому не надо, только мне. Как обычно, слов – мало, фото – много.


Модернизировал домашнюю систему видеонаблюдения, заменив гибридную плату (аналог/цифра 1080) на чистую цифровую, такую, как недавно обозревал Алексей Надёжин. Но вот незадача – вывод на дисплей эта плата имеет 1080р, а мне надо 720р, потому как в качестве монитора использую старенький телевизор SONY HD Ready (26 дюймов), который не понимает 1080р (пишет «вне диапазона»).

Стал искать решение. И нашёл на Али активный конвертер, который может входной сигнал 1080р превратить в 720р, причём в PAL или NTCS, 50 или 60 Гц. Цена, конечно, высоковата. Но в онлайне я ничего похожего за эту цену не нашёл. Причём этот конвертер позиционируется для игроманов, у которых видеоприставки не стыкуются с телевизорами. Будет ли такой конвертер работать с платой видеонаблюдения, продавец не смог ответить утвердительно. В общем, покупал на свой страх и риск. В итоге всё хорошо, конвертер работает как нужно.

Посылка отправлена 8 мая СДЭКом, получена 30 мая. Упаковка никакая, минус продавцу. Корпус хоть и из толстого листового металла, но мы же знаем, на что способна наша почта.


Общие фото:


Выходные разъёмы SPDIF и AUDIO проверить нечем, да они мне без надобности. Мне главное — видео.


Подключал по HDMI, вход и выход. Настраивается просто – одной кнопкой выбирается вход – Scart или HDMI, второй — выходной формат – 1080 или 720, третьей кнопкой – режим PAL или NTSC. Конечные настройки на скриншоте.

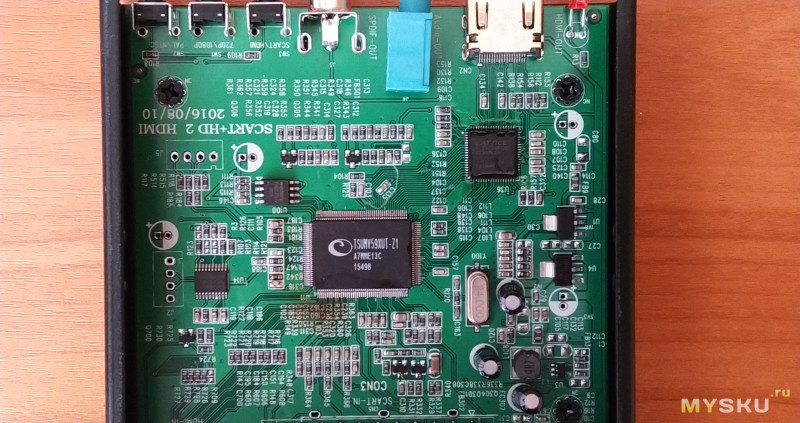

Разбирается легко, один винтик, верхняя крышка чуть сдвигается. Внутри видим много неотмытого флюса. Такое ощущение, что два чипа перепаивали. Рядом с главным чипом TSUMV59XUT – тёмное пятно, как от перегрева. Перегрев был со стороны входного HDMI (защита-то по входам отсутствует, вот и произошло ЧП). TSUMV59XUT — довольно старый чип, предназначен для вывода информации на дисплей, широко применяется в так называемых «скалерах», которые народ использует для переделки несправных ТВ.


Есть пустые места для нераспаянных элементов. Незапаянный разъём J2 похож на UART. Даташиты элементов не искал, простите. Вообще не собирался делать обзор — спонтанно получилось.


Замерил температуру всех компонентов. Вроде невысокая, но я привык перестраховываться – на главный чип наклеил небольшой радиатор. Корпус закрытый, работа 24/7, лишним не будет.


Питание 5 вольт. Потребление на скриншоте.


Вырвиглазный светодиод:


Комплектный блок питания был вскрыт, осмотрен и отправлен в мусорную корзину.


Точнее, плата выброшена, корпус оставлен для другой платы питания. Вот такой:


Раз конвертер будет работать в связке с видеорегистратором на постоянной основе, то дополнительный блок питания в розетке совсем ни к чему. 5 вольт есть и в регике — на разъёме CN4. Так как этот разъём предназначен для USB, то максимальный ток предположительно 0,5 ампера. Конвертер потребляет меньше, поэтому проблем нет. Сделал импровизированный кабель с разъёмом 5,5х2,1мм, вывел наружу из регика.


Всю конструкцию стянул изолентой – самый «быстроразъёмный» материал. В таком виде работает с июня. В июне-июле стояла невыносимая жара, на улице +36, на солнце до 48 доходило, в квартире +30-31С. Проблем с нагревом нет. Никаких зависаний, глюков и пр. за всё время не наблюдалось. При отключении питания настройки сохраняются.


В итоге: я добился, чего хотел. Телевизор при деле, регик свои функции выполняет.


Из минусов – не отмытый флюс на плате, входной и выходной разъёмы HDMI расположены на противоположных сторонах (по мне, лучше на одной стороне, не люблю, когда на морде что-то торчит), светодиод Power вырвиглазный, несмотря на то, что красный – ночью освещает полкомнаты, пришлось замазывать (надо было его откусить, когда корпус открывал). Комплектный БП использовать не рекомендуется. Ну и цена, конечно, на мой взгляд, всё-таки высоковата.

Своего котика уже давно нет, поэтому уличный: «Ну и чего тебе надобно, старче?»


Советовать покупать данный товар конечно же, не буду — уж слишком он специфичен. Но функции свои выполняет, а это главное!

Всем добра!
